Panduan Komprehensif untuk Diagram Alir Proses Pabrik Reverse Osmosis (RO)

Artikel ini mengambil diagram dari membalikkan pabrik RO osmosis terbalik sebagai benang merah, secara bertahap menganalisis setiap tautan dari asupan air ke limbah terminal, peralatan utama, strategi kontrol, serta kesalahan umum dan metode pemeliharaan. Sangat cocok untuk perancang teknik, pembeli peralatan, teknisi operasi dan pemeliharaan, dan pembaca yang ingin mendapatkan pemahaman yang lebih dalam tentang pabrik RO. Artikel ini juga memberikan poin-poin penting untuk desain diagram, saran untuk pemantauan otomatis, prosedur pembersihan CIP, dan analisis kasus tipikal, membantu Anda membangun sistem kognitif yang lengkap untuk sistem RO.

Kata Pengantar Teknologi reverse osmosis telah menjadi solusi utama untuk produksi air industri dan rumah tangga karena kapasitas desalinasi yang efisien dan penerapan yang luas. Menyajikan sistem RO dalam format diagram alir memungkinkan identifikasi intuitif jalur aliran air, lokasi peralatan inti, dan titik pemantauan, memfasilitasi desain sistem, operasi dan commissioning, serta diagnosis kesalahan. Artikel ini berpusat di sekitar diagram alir sistem RO standar, menganalisis secara mendalam fungsi dan titik desain setiap node, dan memberikan saran pengoptimalan dan pemeliharaan berdasarkan pengalaman praktis.

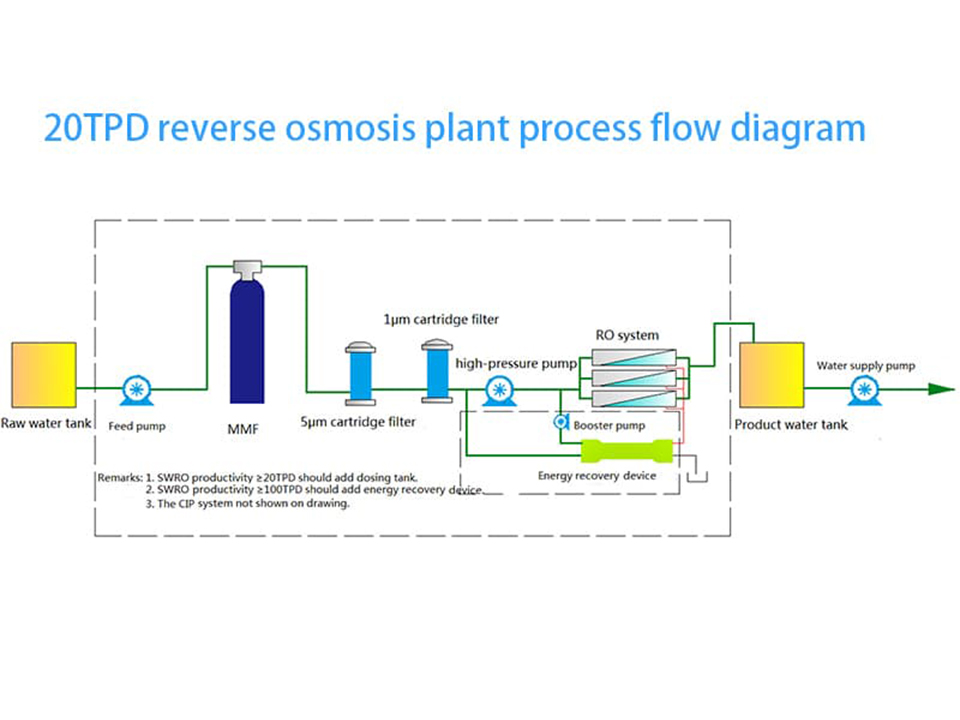

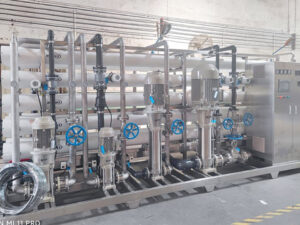

Gambaran Umum Diagram Alir Proses Sistem Reverse Osmosis

Proses pabrik reverse osmosis dapat diringkas menjadi tiga tahap: pretreatment → pemisahan membran reverse osmosis → pasca perawatan.

1. Tahap pra-perawatan: Air baku melewati saringan pasir kuarsa (untuk menghilangkan padatan tersuspensi dan koloid), saringan karbon aktif (untuk menyerap sisa klorin dan bahan organik), pelembut (untuk mengurangi kesadahan), dan saringan presisi (untuk mencegat partikel> 5μm) secara berurutan, memastikan kekeruhan air masuk <1 NTU dan sisa klorin <0,1 mg / L, memenuhi persyaratan saluran masuk untuk membran RO.
2. Tahap pemisahan membran: Pompa bertekanan tinggi memberi tekanan pada air yang telah diolah sebelumnya hingga 1,0-1,5 MPa (untuk air payau) atau 5,5-8 MPa (untuk air laut), mendorong molekul air melalui membran RO untuk menghasilkan air murni (air produk) dan air limbah pekat.
3. Tahap pasca perawatan: Tergantung pada kebutuhan, sterilisasi ultraviolet (UV), elektro-deionisasi (EDI), atau perangkat mineralisasi dapat ditambahkan untuk lebih meningkatkan kualitas air. Representasi diagram alur yang disederhanakan: Air baku → Tangki air baku → Pompa penguat → Filter multi-media → Filter karbon aktif → Pelembut → Filter presisi → Pompa bertekanan tinggi → Membran RO → Tangki air murni → Perangkat pasca-perawatan → Titik air.

Nama Komponen	Fungsi	Parameter Teknis	Jenis Umum
Membran RO	Inti desalinasi, ukuran pori 0,0001μm (0,1nm)	Tingkat desalinasi ≥98%, tekanan operasi 0,5-2 MPa	Membran komposit yang digulung, membran selulosa asetat
Pompa bertekanan tinggi	Memberikan tekanan yang diperlukan untuk pemisahan membran	Efisiensi 83-85%, tekanan disesuaikan dengan sumber air (air payau 1-2 MPa)	Pompa sentrifugal multi-tahap, pompa tekanan tinggi vertikal
Filter Pra-perawatan	Melindungi membran RO dari kontaminasi	Filter pasir kuarsa dengan tingkat penghilangan kekeruhan> 90%, karbon aktif dengan tingkat adsorpsi klorin residu> 95%	Pasir kuarsa, karbon aktif granular, kartrid filter PP yang ditiup leleh
Modul pasca perawatan	Pemurnian kualitas air yang mendalam	Resistivitas air yang dihasilkan EDI ≥15 MΩ-cm, tingkat sterilisasi UV> 99,9%	Perangkat EDI, lampu UV, kartrid filter mineralisasi

Prinsip-prinsip Teknologi Membran Reverse Osmosis

1. Infiltrasi alami dan infiltrasi balik:
   • Infiltrasi alami mengacu pada aliran molekul air dari larutan dengan konsentrasi rendah melalui membran semipermeabel ke larutan dengan konsentrasi tinggi.
   • Reverse osmosis mencapai retensi garam dengan menerapkan tekanan eksternal (seperti 5,5-8 MPa untuk desalinasi air laut) yang lebih tinggi daripada tekanan osmotik, menyebabkan molekul air mengalir ke arah yang berlawanan.
2. Mekanisme pemisahan membran:
   • Efek penyaringan: Ukuran pori membran RO hanya memungkinkan molekul air (sekitar 0,3nm) untuk melewatinya, sementara ion dan bakteri (dengan ukuran> 100nm) dipertahankan.
   • Model difusi solusi: Molekul air pertama-tama larut dalam bahan membran dan kemudian berdifusi ke sisi lain di bawah tekanan.
3. Faktor-faktor yang mempengaruhi kinerja:
   • Kualitas air masuk: Kondisi pengoperasian yang optimal adalah kisaran pH 3-10 dan suhu 20-30 ℃.
   • Pengendalian polusi: SDI (indeks polusi) <4, dengan pembersihan bahan kimia secara teratur untuk mencegah penskalaan membran.

Modul CAD 3D

Penjelasan Rinci tentang Pemrosesan Awal Diagram Pabrik Reverse Osmosis

Pra-perawatan sangat penting untuk melindungi kinerja dan memperpanjang masa pakai membran RO. Modul yang umum termasuk:

• Kisi-kisi/layar: menghilangkan partikel besar dan serpihan untuk melindungi peralatan hilir.
• Penyaringan pasir (atau penyaringan multi media): menghilangkan padatan tersuspensi dan kekeruhan, dan mengurangi SDI (indeks kotoran spesifik).
• Adsorpsi karbon aktif: menghilangkan sisa klorin, bahan organik, dan bau, mencegah oksidasi membran.
• Pelunakan atau pertukaran ion (opsional): Jika air baku memiliki kesadahan tinggi, pelunakan atau penambahan penghambat kerak dapat mengurangi risiko kerak karbonat/sulfat.
• Elemen filter presisi (5μm → 1μm → 0,5μm, dll.): Intersepsi partikel terakhir, melindungi komponen membran dari kerusakan partikel.
• Hal-hal penting dalam desain: Tentukan tingkat pretreatment berdasarkan SDI, kekeruhan, kesadahan, dan kandungan bahan organik air baku; tentukan urutan setiap unit filtrasi, katup pengalih, dan sirkuit pencucian balik dalam diagram alir.

Pompa bertekanan tinggi dan pengoptimalan konsumsi energi pada Diagram Pabrik Reverse Osmosis

Pompa tekanan tinggi bertanggung jawab untuk menyediakan kekuatan pendorong bersih yang diperlukan (tekanan transmembran) untuk membran RO. Faktor-faktor yang perlu dipertimbangkan ketika memilih model termasuk laju aliran, tekanan yang diperlukan, efisiensi pompa, dan ketahanan korosi. Konsumsi energi menyumbang sebagian besar biaya operasi sistem RO, dan metode pengoptimalan yang umum termasuk:

• Memilih penggerak frekuensi variabel (VFD) yang efisien untuk mencapai penyesuaian kondisi kerja;
• Menggunakan perangkat pemulihan energi (terutama penting dalam air laut dengan konsentrasi tinggi atau sistem pemulihan tinggi);
• Mengoptimalkan konfigurasi tahap membran (dalam kombinasi seri dan paralel) untuk mengurangi tekanan operasi. Dalam diagram alir, tunjukkan bypass pompa, filter hisap, pengukur tekanan, dan katup pengaman untuk memudahkan perawatan dan perlindungan.

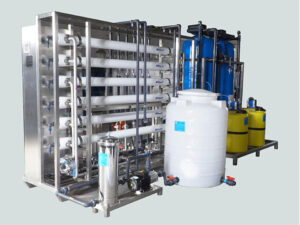

Membran RO dan desain jalur aliran dari Diagram Pabrik Reverse Osmosis

Membran Ro biasanya dipasang di dalam bejana tekan (Kapal) dan digabungkan dalam konfigurasi seri atau paralel untuk memenuhi persyaratan laju desalinasi dan volume produksi air. Diagram alir harus menunjukkan orientasi rumah membran, serta lokasi saluran keluar permeat dan saluran keluar konsentrat. Pertimbangan desain meliputi:

• Susunan komponen membran mempengaruhi tingkat pemulihan dan efek desalinasi. Sambungan seri meningkatkan laju desalinasi, sementara sambungan paralel meningkatkan produksi air;
• Kontrol laju pemulihan untuk menghindari penskalaan yang disebabkan oleh laju pemulihan yang terlalu tinggi atau pemborosan energi yang disebabkan oleh laju pemulihan yang terlalu rendah;
• Suhu dan TDS influen adalah parameter penting yang menentukan tekanan operasi. Titik pengambilan sampel, pengukur konduktivitas online (Permeate dan Concentrate), dan titik pemantauan tekanan rumah membran harus ditandai dalam diagram untuk evaluasi waktu nyata kinerja modul membran.

Pasca-pengolahan dan penyimpanan air permeat

Air yang meresap biasanya membutuhkan pengolahan lebih lanjut untuk memenuhi standar air penggunaan akhir, termasuk penyesuaian mineralisasi, penyesuaian pH, desinfeksi UV, dan penyaringan kartrid (0,2μm), antara lain. Ujung kanan diagram alir harus terhubung ke tangki penyimpanan air yang meresap, kontrol level tangki, pompa refluks, dan sistem distribusi akhir. Direkomendasikan untuk memasang antarmuka pembilasan otomatis dan desinfeksi berkala di saluran masuk dan keluar tangki penyimpanan untuk mencegah polusi sekunder.

Kontrol Instrumentasi dan Otomasi Diagram Pabrik Reverse Osmosis

Poin pemantauan utama meliputi pengukur tekanan untuk air masuk, rumah membran, dan saluran keluar permeat, pengukur aliran (untuk air masuk, permeat, dan konsentrat), termometer, pengukur konduktivitas/TDS, pemantauan SDI, dan deteksi residu klorin secara online. Direkomendasikan untuk mengadopsi kontrol terintegrasi PLC atau DCS, yang dikonfigurasikan dengan logika berikut:

• Kontrol start-stop dan konversi frekuensi otomatis untuk mempertahankan produksi air yang stabil;
• Pembilasan otomatis dan kondisi pemicu CIP (berdasarkan perbedaan tekanan, konduktivitas, atau ambang batas produksi air);
• Alarm dan pemantauan jarak jauh (SCADA). Beri label semua titik pengukuran dan antarmuka otomasi dengan simbol pada diagram alir untuk memudahkan pengkabelan dan debugging.

Proses CIP dan Diagram Proses

Anotasi CIP adalah metode konvensional untuk memulihkan fluks membran, dan bahan pembersih yang umum digunakan termasuk asam (untuk menghilangkan kerak basa), alkali (untuk menghilangkan polusi organik/biologis), dan pembersih khusus. Diagram alir harus mencakup:

• Tangki CIP dan pompa dosis bahan kimia;
• Katup pengalih untuk sirkuit pembersihan (mengisolasi aliran produksi dari aliran pembersihan);
• Bersihkan jalur sirkulasi, saluran pembuangan, dan tangki netralisasi. Contoh langkah pembersihan: pra-bilas → pencucian alkali (50-60 ° C) → bilas → pencucian asam → bilas → disinfeksi; semua konsentrasi bahan kimia, waktu, dan suhu harus disesuaikan dengan rekomendasi produsen membran dan jenis kontaminasi.

Desain Pabrik Ro dan Parameter Operasi Utama

Kategori Parameter	Kisaran Khas	Saran Pengoptimalan
Tingkat pemulihan	50-75% untuk sistem rumah tangga, 70-80% untuk sistem industri	Tingkat pemulihan yang terlalu tinggi dapat dengan mudah menyebabkan pengotoran membran, sehingga memerlukan keseimbangan antara produksi air dan konsumsi energi
Tingkat desalinasi	Membran air payau 99.5%, membran air laut 99.8%	Memantau konduktivitas secara teratur, dan penurunan laju desalinasi menunjukkan perlunya membersihkan atau mengganti membran
Konsumsi energi	Konsumsi daya per ton air adalah 1-3 kW-j (tergantung pada salinitas)	Mengintegrasikan perangkat pemulihan energi (seperti penukar tekanan PX) dapat mengurangi konsumsi energi hingga 30%
Umur Membran	2-5 tahun (tergantung frekuensi perawatan)	Pembilasan tekanan rendah setiap hari dan pembersihan bahan kimia setiap 3-12 bulan dapat memperpanjang masa pakai

Aplikasi Industri dan Solusi Khusus

1. Persiapan air dengan kemurnian tinggi (industri elektronik/farmasi):
   • Menggunakan proses gabungan dari RO + EDI dua tahap, resistivitas air yang dihasilkan dapat mencapai 18,2 MΩ-cm, memenuhi standar GMP.
2. Desalinasi air laut:
   • Membran RO bertekanan tinggi (tekanan operasi > 5,5 MPa) yang digabungkan dengan perangkat pemulihan energi, mencapai tingkat pemulihan hingga 40-50%.
3. Penggunaan kembali air limbah (industri pelapisan logam / tekstil): Sistem RO menghilangkan ion logam berat (seperti nikel dan kromium) untuk mencapai daur ulang air limbah, dengan tingkat pemulihan lebih dari 95%.

Kesalahan Umum dan Proses Pemecahan Masalah Berdasarkan Diagram Pabrik Reverse Osmosis

• Penurunan produksi air dan peningkatan konduktivitas permeat: Dugaan pengotoran atau kerusakan membran. Periksa pretreatment air masuk dan SDI, lakukan pembilasan atau CIP;
• Peningkatan perbedaan tekanan di seluruh rumah membran: Hal ini dapat mengindikasikan adanya penyumbatan pada elemen filter atau saringan pasir. Periksa filter ujung depan dan pengukur tekanan;
• Kualitas air dari air yang diproduksi tidak konsisten: periksa kalibrasi pengukur konduktivitas online, dan pastikan titik pengambilan sampel dan posisi katup sudah benar;
• Pompa sering berhenti dan hidup atau bergetar: memeriksa kavitasi, kondisi hisap, atau keausan mekanis. Dengan memberi keterangan pada semua katup dan titik inspeksi pada diagram alir, kami dapat dengan cepat mengidentifikasi sumber masalah dan mengurangi waktu henti. Rekomendasi siklus pemeliharaan:
• Kartrid filter presisi: Gantilah setiap 3 hingga 6 bulan.
• Karbon aktif/ resin: Ganti setiap 10-12 bulan.
• Pembersihan kimiawi membran RO: setiap 3-12 bulan sekali (tergantung pada kualitas air masuk).

Parameter Dan Perhitungan Untuk Mendukung Proses Pabrik Reverse Osmosis Desain

• Tingkat pemulihan (Recovery) = aliran permeat / aliran air umpan. Untuk sistem rumah tangga dan air minum, biasanya dikontrol antara 50-75%, sedangkan untuk sistem air laut, jauh lebih rendah daripada sistem air tawar.
• Fluks membran (Fluks) = laju aliran permeat / luas membran efektif, unit: LMH (L / m2-jam). Selama desain, rujuklah ke fluks permulaan yang direkomendasikan oleh produsen membran dan berikan margin. Konsumsi energi per unit produksi air (kWh/m3) terutama ditentukan oleh efisiensi pompa dan tekanan operasi. Tujuannya adalah untuk meminimalkan tekanan transmembran dan meningkatkan pemulihan energi. Rumus-rumus utama dan asumsi desain ini dapat diberi keterangan di sebelah diagram alir untuk memfasilitasi komunikasi proyek.

Pertimbangan Perlindungan dan Kepatuhan Lingkungan

• Pembuangan air pekat harus sesuai dengan standar emisi setempat, terutama jika mengandung kadar garam yang tinggi atau polutan tertentu, yang mungkin memerlukan pengolahan sekunder;
• Cairan limbah pembersih bahan kimia harus dinetralkan dan dibuang sesuai dengan persyaratan pengelolaan limbah berbahaya;
• Dokumentasi dan diagram alir harus mencakup informasi keselamatan dan lokasi manual operasi untuk memenuhi persyaratan audit dan inspeksi keselamatan.

Saran menggambar praktis

• Direkomendasikan untuk mengadopsi tata letak horizontal untuk diagram alir, dengan input di sebelah kiri dan output di sebelah kanan, dan untuk menunjukkan unit pemantauan dan kontrol di bagian atas atau bawah;
• Gunakan satu set simbol terpadu (katup, pompa, filter, sensor) dan sertakan legenda;
• Tersedia dua versi: versi ringkas (untuk referensi cepat oleh personel operasi dan pemeliharaan) dan versi rinci (untuk tujuan desain dan konstruksi), yang keduanya dapat diekspor dalam format SVG/PNG agar mudah dibagikan.
• Contoh teks Alt Gambar: Diagram Alir Proses Pabrik Reverse Osmosis: Skema lengkap dari air baku, pretreatment, pompa bertekanan tinggi, modul membran RO hingga jalur permeasi dan konsentrasi.

Diagram Rencana dan Rekomendasi Pemeliharaan Disertai dengan SOP

• Setiap hari: periksa posisi katup, amati instrumen, dan catat aliran dan konduktivitas air yang diproduksi/air pekat;
• Inspeksi mingguanbersihkan rumah elemen filter, periksa level oli pompa dan getaran, serta verifikasi status kalibrasi instrumen;
• Pemeriksaan bulanan: mengganti elemen filter halus sekali pakai, memeriksa penyegelan katup, dan memverifikasi apakah tingkat pemulihan menyimpang dari nilai desain;
• Pemeriksaan tahunan: evaluasi kinerja membran, mengatur CIP atau mengganti komponen membran bila perlu, dan kalibrasi instrumen yang komprehensif. Lampirkan nomor SOP dan daftar periksa di samping diagram alir untuk memudahkan pencatatan pengoperasian di lokasi.

Kesimpulan

Diagram yang jelas dari pabrik reverse osmosis dapat secara signifikan meningkatkan efisiensi komunikasi desain, mengurangi waktu commissioning, dan menurunkan kesulitan operasi dan pemeliharaan. Jika Anda sudah memiliki data kualitas air masuk (TDS, kesadahan, kekeruhan, suhu, dll.), Kami dapat membantu Anda menggambar diagram alir yang disesuaikan dan memberikan rekomendasi pemilihan peralatan. Silakan informasikan kepada kami kebutuhan spesifik Anda dan data kualitas air.
